1.基礎介紹
2.規格參數

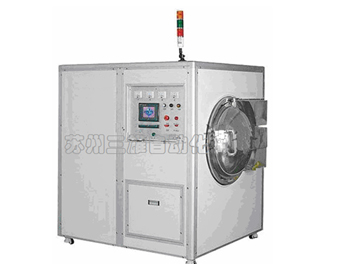

全自動高壓脫泡機主要用于LCM，在偏光片與 LCD玻璃，ITO Film與Glass間工序完成后，偏光片校正有氣泡時，除去LCM中內存氣泡的制程設備，以及Touch Window\Touch Panel等制程中真空脫泡等工藝。 利用壓力及溫度去除偏光片及Glass&Glass、Glass@Opticl film、Glass&OTI Flim…貼合過程中產生的氣泡，以及增強不同材料之間的黏合力。
設備采用三菱PLC或同級別其他品牌PLC進行動作順序控制，采用智能化程序結合高清觸摸屏控制設備的溫度、氣壓和操作時間,設置生成中所需參數等。結構緊湊，采用可靠而獨特的聯鎖安全保護裝置，多重防護，確保充分放氣,開關門快捷，安全，整臺設備具有運行可靠安全,結構合理，自動化程度高，操作方便，生產率高等優點。
設備工作艙體采用優質8mm SUS304防銹材料構成。艙體空間可由用戶選擇定制。
本設備按中華人民共和國GB150-1998國標設計制造，按原國家機械委JB4730-1774標準檢驗驗收，并受壓力容器安全技術監督規程監察。
性能特點
◆外形尺寸：L*W*H=2850*1800*2050
◆高溫高壓、過流、誤操作等多種保護
◆垂直開關門方式，速度可調節；
◆采用電磁感應對流加熱方式，作用于壓力艙本體安全位置，使熱氣流分子相互對流，并且采用離心磁力風扇等高科技設備,有效解決了溫度不均勻及溫度控制不準確等現象，電能利用率高達99%以上，經科學的防靜音處理，有效地控制了噪聲分貝；
◆采用自然降溫方式 ,環保,安全.
◆二種操作方法（手/自動選擇）
◆可根據工藝要求，調整保壓時間（0~60分鐘），及開門延時周期（0~30秒）；
◆配置進氣高精密空氣過濾器，以確?？諝鉄o(wú)污染；
◆三菱PLC控制系統（或其它同等級品牌），配合7英寸信捷彩色人機界面，方便操作
◆壓力、溫度、機械電氣雙重安全保護結構
3.自動操作流程
Ⅰ.接通電源(檢查電壓是否正常:360-400V)
Ⅱ.設置溫度,上限值:60℃(出廠設定)
Ⅲ.在控制面板上(人機界面)設置加壓,上限值:5.0kg/f,(出廠設定)
Ⅳ.設定保壓時間0~60分鐘(出廠設定15分鐘)
Ⅴ.設置開門延時0~10秒(出廠設定5秒)
Ⅵ.將需加工的物料放入艙內。
Ⅶ.在人機界面上選擇自動運行(開始工作),按下啟動按鈕,開始運行
Ⅷ.程序完成后,自鎖結構回位(機械/電動)門自動打開取料,本次工作完成.
Ⅸ.重復工作.
|
